li ion akkumulátor töltő házilag

Li ion akkumulátor töltő házilag. A teljes folyamat. Leírás + videó.

Li ion akkumulátor töltő házilag – Videós útmutató.

Ha spórolnál az idővel, akkor itt van neked egy kevesebb, mint 10 perces videó a teljes folyamatról.

Li ion akkumulátor töltő házilag – Amikre szükséged lesz.

  • TP4056 alapú lítium-ion akkumulátor töltőmodul akkumulátorvédelemmel,
  • 12 voltos, 2 amperes fali adapter,
  • SPST 2-tűs kapcsoló,
  • 7805 feszültségszabályozó (1 db) (ezt kihagyhatja, ha van 5 V-os fali adaptere),
  • 100 nF kondenzátor (4 db) (ezt kihagyhatja, ha van 5 V-os fali adaptere) ,
  • Li-ion 18650 akkumulátor tartó
  • DC csatlakozó és,
  • általános célú áramköri lap.

Eszközök, melyeket használnod kell majd

  • Forrasztópáka, forrasztóhuzal,
  • Forró penge
  • Ragasztópisztoly. Ragasztópálca.
  • Csavarhúzó és tartalék csavarok és,
  • Műanyag burkolat – 8 cm x 7 cm x 3 cm (körülbelül ilyen méretűnek kell működnie).

Li ion akkumulátor töltő házilag – Az elkészítési folyamat.

Ennek a TP4056 alapú Li-ion töltő kibontó lapnak két változata kapható a piacon; akkumulátor védelmi áramkörrel és anélkül. Mi az egyiket akkumulátor-védelmi áramkörrel fogjuk használni.

Nézd meg az egyes képet.

Mit használunk Még?

Breakout kártya, amely akkumulátor védelmi áramkört tartalmaz, védelmet biztosít a DW01A (akkumulátor védelmi IC) és az FS8205A (Dual N-csatornás Enhancement Mode Power MOSFET) IC-k segítségével. Az akkumulátor-védelemmel ellátott kibontó lap tehát 3 IC-t tartalmaz (TP4056+DW01A+FS8205A), míg az akkumulátor-védelem nélküli csak 1 IC-t (TP4056).

A TP4056 egy teljes, állandó áramú/állandó feszültségű lineáris töltőmodul egycellás lítium-ion akkumulátorokhoz. SOP-csomagolásának és alacsony külső alkatrészszámának köszönhetően a TP4056 ideális DIY-alkalmazásokhoz. USB-vel és fali adapterrel is képes működni. Csatoltam egy képet a TP4056 tűdiagramjáról (2. kép), valamint egy töltési ciklus képét (3. kép), amely az állandó áramú és állandó feszültségű töltést mutatja. Két LED ezen a kibontó lapon különböző működési állapotokat mutat, mint a töltés, a töltés befejezése stb. (4. kép).

A 3,7 V-os lítium-ion akkumulátorok biztonságos töltéséhez a kapacitásuk 0,2-0,7-szeresének megfelelő állandó áramerősséggel kell tölteni őket, amíg a kapocsfeszültségük eléri a 4,2 V-ot, majd állandó feszültségű üzemmódban kell tölteni őket, amíg a töltési áram a kezdeti töltési sebesség 10%-ára nem csökken. A töltést nem lehet 4,2 V-nál befejezni, mert a 4,2 V-nál elért kapacitás a teljes kapacitásnak csak kb. 40-70 %-a.

Mindezekről a TP4056 gondoskodik. Most egy fontos dolog, a töltési áramot a PROG csaphoz csatlakoztatott ellenállás határozza meg, a piacon kapható modulok általában 1,2 KOhm-mal csatlakoznak ehhez a csaphoz, ami 1 amper töltési áramnak felel meg (5. kép). Ezzel az ellenállással játszhat a kívánt töltési áram eléréséhez.

A DW01A egy akkumulátor-védő IC, a (6. kép) a tipikus alkalmazási áramkört mutatja. Az M1 és M2 MOSFETS-ek külsőleg az FS8205A IC-n keresztül vannak csatlakoztatva.

Mindezeket a dolgokat a TP4056 Li-ion akkumulátor töltő breakout lapra szereljük össze, amelynek linkjét a 2. lépésben említettük. Csak két dolgot kell tennünk, 4,0 és 8,0 V közötti feszültséget kell adnunk a bemeneti csatlakozókon, és egy akkumulátort kell csatlakoztatnunk a TP4056 B+ és B- csatlakozóihoz.

Ezután megépítjük az akkumulátortöltő áramkörünk többi részét

Így fog kinézni.

Most kapcsoljuk össze az elektromos alkatrészeket forrasztópáka és forraszdrót segítségével, hogy befejezzük az áramkört. Csatoltam a Fritzing kapcsolási rajzának képeit és a fizikai áramköröm verzióját, nézze meg. Az alábbiakban ugyanennek a leírása következik.

  1. Az egyenáramú csatlakozó “+” csatlakozója a kapcsoló egyik csatlakozójához csatlakozik, az egyenáramú csatlakozó “-” csatlakozója pedig a 7805 szabályozó GND-csapjához.
  2. A kapcsoló másik csapja a 7805 szabályozó Vin csapjához van csatlakoztatva.
  3. Csatlakoztass három 100 nF-os kondenzátort párhuzamosan a Vin és a feszültségszabályozó GND csapja közé. (Használjon általános célú áramköri lapot erre a célra).
  4. Csatlakoztass egy 100 nF kondenzátort a feszültségszabályozó Vout és GND csapja közé. (Használjon általános célú áramköri lapot erre a célra)
  5. Csatlakoztasd a 7805 feszültségszabályozó Vout csapját a TP4056 modul IN+ csapjával.
  6. Csatlakoztasd a 7805 feszültségszabályozó GND csapját a TP4056 modul IN- csapjával.
  7. Csatlakoztasd az akkumulátortartó “+” kapocsát a B+ csaphoz és az akkumulátortartó “-” kapocsát a TP4056 modul B- Csapjához.
  8. Kész.

Megjegyzés: Ha 5 V-os fali adaptert használsz, akkor kihagyhatod a 7805 szabályozó részt (beleértve a kondenzátorokat is), és közvetlenül csatlakoztathatod a fali adapter “+” és “-” terminálját a TP4056 IN+ és IN- csapjaihoz. A 12V-os adapter használata során a 7805 forró lesz, ha 1A-t hordoz, a hűtőborda jól jöhet.

Ezután összeszerelünk mindent a burkolatban.

Kövesd az alábbi lépéseket a burkolat módosításához, hogy az elektronikai áramkörök beilleszkedjenek.

  1. Jelöld meg az elemtartó méreteit a burkolaton egy pengés késsel (1. kép).
  2. Forró késsel vágd át a burkolatot az elemtartó jelölésének megfelelően (2. és 3. kép).
  3. A forró pengével végzett vágás után a háznak a 4. képhez kell hasonlítania.
  4. Jelöld be a TP4056 USB-portját a burkolaton. (5. és 6. kép)
  5. Vágjad át forró pengével a burkolatot az USB-port jelölésének megfelelően. (7. kép)
  6. Mérd le és jelölje be a TP4056 LED-jeit a burkolaton. (8. és 9. kép)
  7. Vágd át forró pengével a burkolatot a LED-ek jelölésének megfelelően. (10. kép)
  8. Kövesd ezeket a lépéseket az egyenáramú csatlakozó és a kapcsoló rögzítőfuratainak elkészítéséhez (11. és 12. kép).

A ház módosítása után illesszük be az elektronikát.

  1. Helyezd be az elemtartót úgy, hogy a rögzítési pontok a burkolaton kívül legyenek; ragasztópisztollyal készíts szilárd kötést. (1. kép).
  2. Helyezd a TP4056 modult úgy, hogy a LED-ek és az USB-port a burkolaton kívülről elérhető legyen, nem kell aggódnod, ha az előző lépésben megfelelő méréseket végeztél, a dolgok automatikusan a helyükre kerülnek, végül ragasztópisztollyal készíts szilárd kötést (2. kép).
  3. Helyezd a 7805 feszültségszabályozó áramkört; használj ragasztópisztolyt szilárd illesztés végett. (3. kép)
  4. Helyezd az egyenáramú csatlakozót és a kapcsolót a megfelelő helyekre, és ismét használja a ragasztópisztolyt a szilárd illesztéshez. (4. kép).

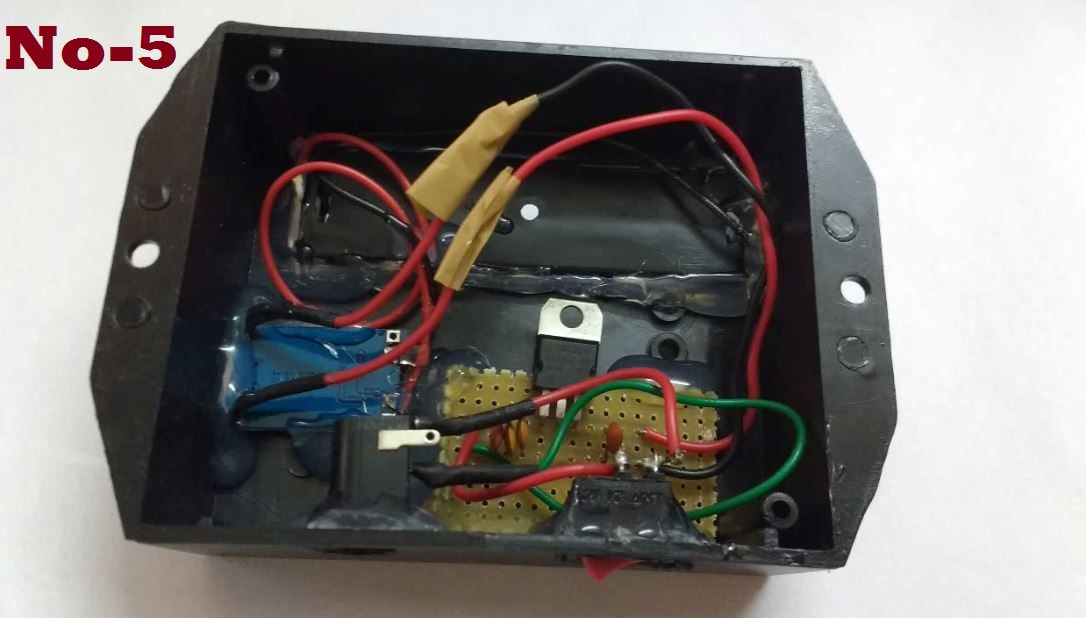

  5. Végül az összeszerelés után úgy kell kinéznie, mint az 5. képen a burkolaton belül.
  6. Használj néhány tartalék csavart és csavarhúzót a hátsó fedél lezárásához. (6. kép)

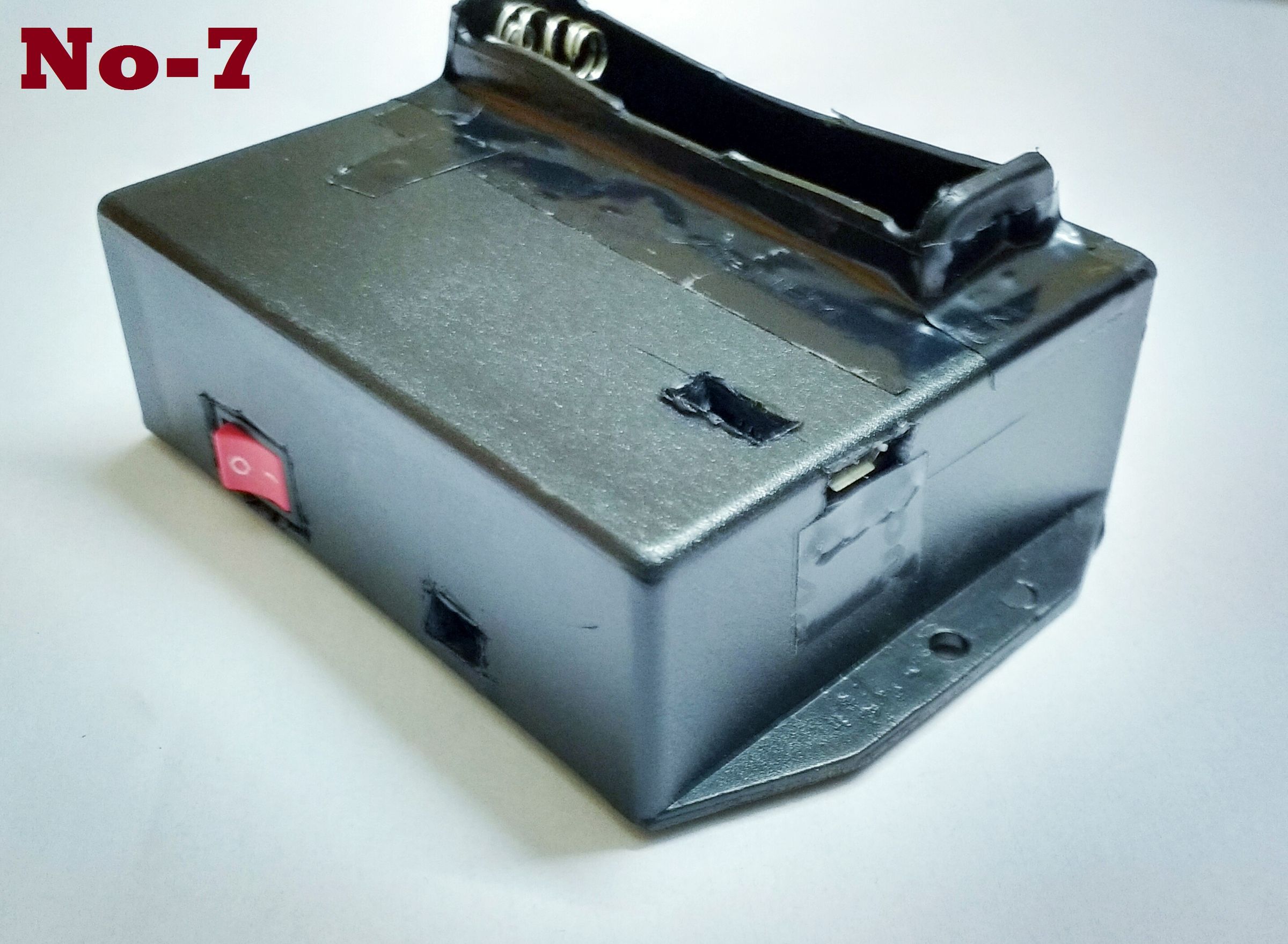

  7. Később még néhány fekete szigetelőszalagot is használtunk, hogy elfedjük a forró penge átvágásából eredő nemkívánatos kiemelkedéseket. (A reszelés is jó megoldás).A kész lítium-ion töltő a 7. képen látható módon néz ki.

Most teszteljük a házilag gyártott Li ion akkumulátor töltőt.

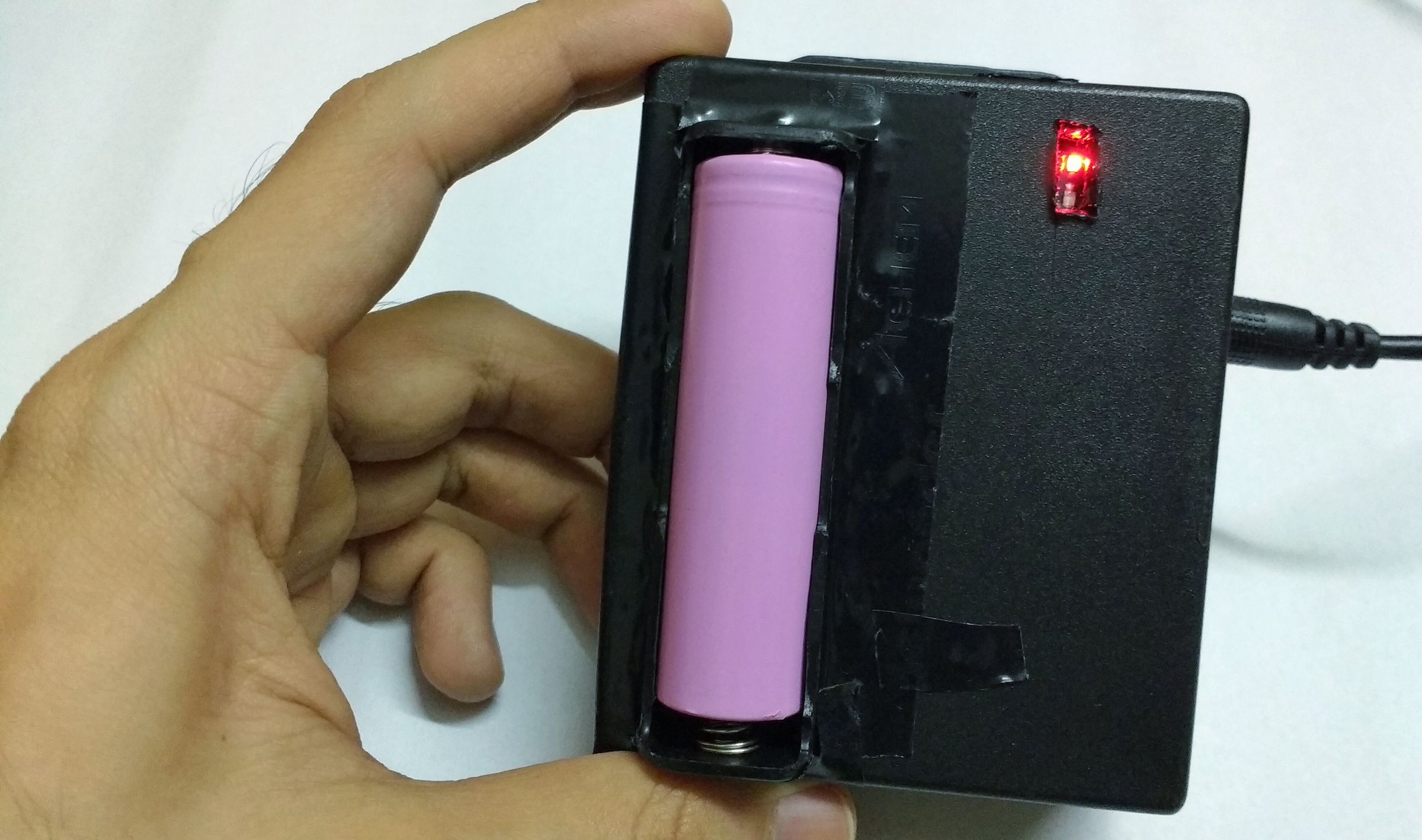

Helyezzen egy lemerült lítium-ion akkumulátort a töltőbe, csatlakoztasson egy 12 V DC bemenetet vagy egy USB bemenetet. A töltőnek villognia kell a VÖRÖS lednek, jelezve, hogy a töltés folyamatban van.

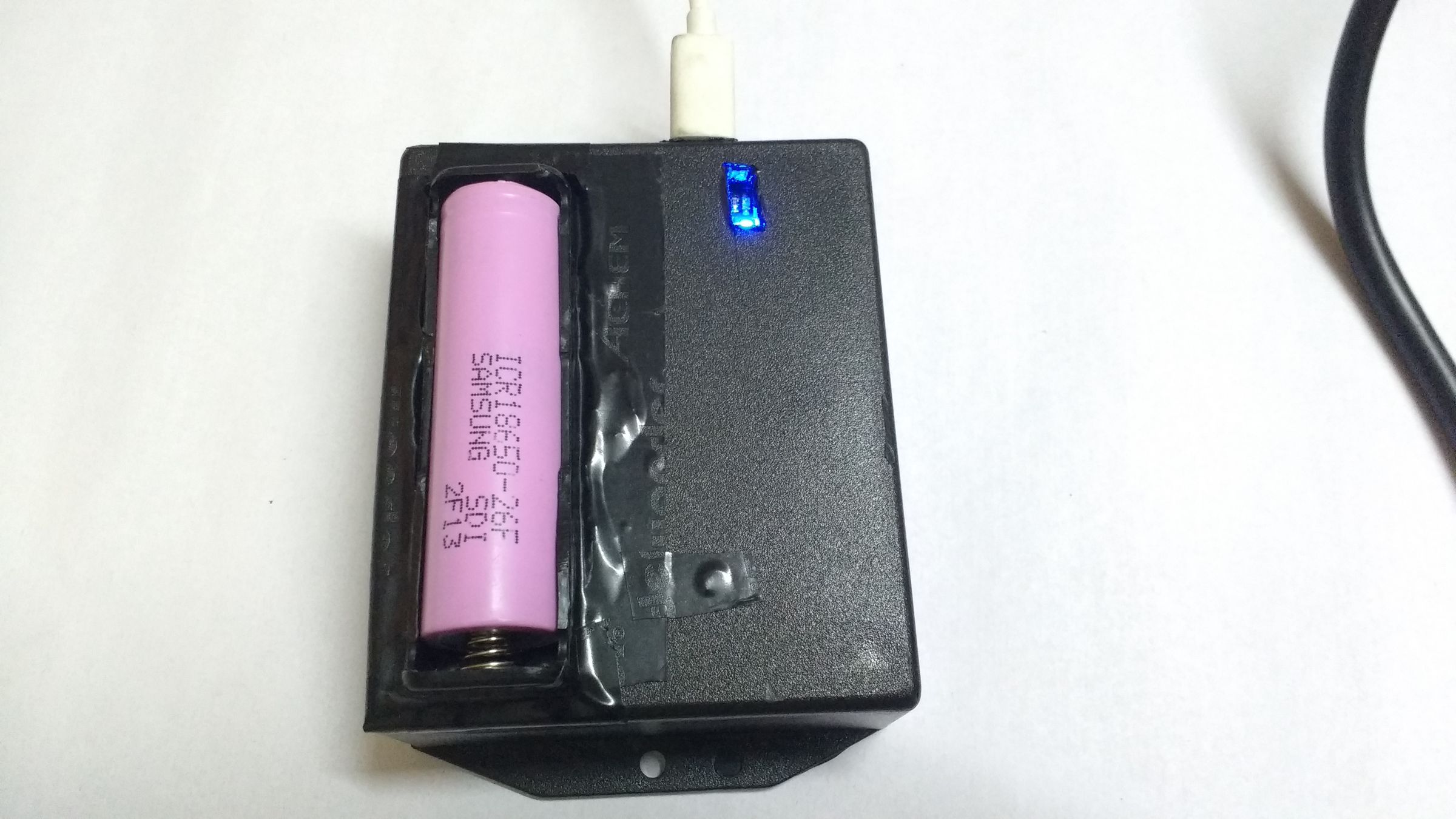

Egy idő után, amikor az akkumulátor feltöltődik, a töltőnek KÉK LED-nek kell villognia.

Csatoltunk képeket a töltőről, amely az akkumulátor töltését és a töltési folyamat befejezését jelzi.



Szakmai forrás: DIY Lithium-ion Battery Charger : 8 Steps (with Pictures) – Instructables
